BallastCo BL-PVL-480: Güvenilir Modül Üretimi İçin Kompakt Bir PV Laminasyon Makinesi

Fotovoltaik modül üretiminde laminasyon en önemli proses adımlarından biridir. Cam, EVA, güneş hücreleri ve arka tabakanın kontrollü vakum, sıcaklık ve basınç altında tek bir modül hâline getirildiği aşamadır. BallastCo’nun BL-PVL-480 PV Laminasyon Makinesi, bu proses için tasarlanmıştır ve güvenilir, tekrarlanabilir laminasyon için kompakt ve pratik bir çözüm sunar.

BL-PVL-480 Laminasyon makinesi, güçlü bir vakum sistemi, PLC tabanlı bir kontrol yapısı ve yüksek sıcaklık homojenliği için tasarlanmış gelişmiş bir ısıtma sistemi ile stabil PV modül üretimini desteklemek üzere geliştirilmiştir. Makine otomatik modda çalışabilir ve dokunmatik ekranlı bir HMI üzerinden kontrol edilirken, PID tabanlı sıcaklık kontrolü optimum EVA kürlenmesi için çalışma yüzeyi boyunca homojen ısı dağılımının korunmasına yardımcı olur.

BallastCo, BL-PVL-480 Mini Laminasyon makinesini cam, EVA, güneş hücreleri ve arka tabaka dâhil olmak üzere bir güneş panelinin temel katmanlarını lamine etmek için kullanılan endüstriyel bir makine olarak sunmaktadır. Makine; standart cam-arka tabaka modüller, cam-cam modüller ve çeşitli kompozit malzemeler ile uyumludur, bu da onu farklı PV modül yapıları için esnek bir seçenek hâline getirir.

Makinenin başlıca güçlü yönlerinden biri, proses kontrolü ile kompakt tasarım arasındaki dengedir. BallastCo; yüksek kaliteli bir vakum sistemi, hızlı ve kolay kurulum, uzun hizmet ömrü, düşük gürültü seviyesi, düşük bakım ihtiyacı, müşteri desteği ve 1 yıl garanti vurgulamaktadır. Makine ayrıca laboratuvar ortamları için uygun kompakt bir çözüm olarak tanımlanmaktadır; bu da onu yalnızca üretim kullanımı için değil, aynı zamanda geliştirme ve test uygulamaları için de uygun kılar.

BL-PVL-480 Mini Laminasyon makinesi standart olarak 480 mm x 480 mm laminasyon alanı sunar. Ancak lamine edilecek alan müşteri gereksinimlerine göre ayarlanabilir. Makine 0 santigrat derece ile 200 santigrat derece sıcaklık aralığında, 20 dakikalık ısınma süresi ve 15 dakikalık laminasyon süresi ile çalışır. Stabil proses koşulları oluşturmaya yardımcı olmak için rezistanslı ısıtmayı PID akıllı sıcaklık kontrolü ile birlikte kullanır.

Vakum performansı açısından makine, 70 ila 90 Pa limit vakum ve 380 V ile 50 Hz’de çalışan 2,7 kW’lık bir pompa ile belirtilmiştir. Bu değerler, BallastCo’nun PV modül üretimi için kontrollü bir laminasyon ortamını sürdürmeye odaklandığını göstermektedir.

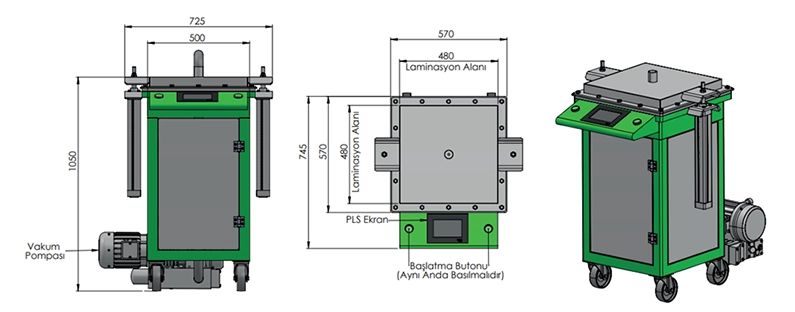

Aşağıdaki teknik çizim; pnömatik kapak hareketine sahip kompakt bir makine yapısını, 1050 mm x 725 mm x 745 mm makine boyutlarını, 161 kg makine ağırlığını ve 82 kg pompa ağırlığını göstermektedir. Makine silikon bir membran kullanır ve hem temperli cam paneller hem de standart cam paneller için uygun olarak belirtilmiştir. Ana makine yerleşimi; laminasyon alanını, HMI konumunu ve harici vakum pompası düzenini içermektedir.



Bu kompakt boyut ile proses odaklı tasarımın birleşimi, BL-PVL-480 laminasyon makinesini çok daha büyük bir sistem ayak izine geçmeden kontrollü laminasyon performansına ihtiyaç duyan kullanıcılar için pratik bir seçenek hâline getirir.

BL-PVL-480 Mini Laminasyon makinesi, endüstriyel üretim hatlarında yüksek verimliliği destekleyen ve aynı zamanda laboratuvar ortamları için yeterince kompakt kalan bir sistemdir. Otomatik çalışma, dokunmatik ekran kontrolü, stabil vakum performansı ve homojen ısıtma ile makine, tekrarlanabilir laminasyon kalitesine ve daha kontrollü bir üretim sürecine ihtiyaç duyan kullanıcılar için bir çözüm olarak konumlandırılmaktadır.

PV modül üretimi, pilot üretim veya laboratuvar ölçekli proses geliştirme üzerinde çalışan şirketler için BL-PVL-480 Laminasyon makinesi, laminasyonun temel unsurlarını odaklı ve kullanıcı dostu bir tasarımda bir araya getirir.

BL-PVL-480, güneş paneli üretiminde kullanılan bir PV laminasyon makinesidir. Cam, EVA, güneş hücreleri ve arka tabakayı vakum, sıcaklık ve basınç kullanarak tek bir modül hâline lamine eder.

Standart laminasyon alanı 480 mm x 480 mm’dir. Ancak lamine edilecek alan müşteri gereksinimlerine göre ayarlanabilir.

Evet. Makine; standart cam-arka tabaka modüller, cam-cam modüller ve çeşitli kompozit malzemeler ile çalışacak şekilde tasarlanmıştır.

BL-PVL-480 bir PLC kontrol sistemi ve dokunmatik ekranlı bir HMI kullanır. Ayrıca stabil ısı yönetimi için PID akıllı sıcaklık kontrolü de içerir.

Makine 0 santigrat derece ile 200 santigrat derece sıcaklık aralığına sahiptir.

BallastCo Laminasyon Makinesinin ısınma süresi 20 dakikadır.

BallastCo Laminasyon Makinesinin laminasyon süresi 15 dakikadır.

Makine rezistanslı ısıtma kullanır.

BallastCo Laminasyon Makinesinin vakum limiti 70 ila 90 Pa arasındadır.

Evet. BallastCo Laminasyon Makinesi, laboratuvar ortamları için uygun kompakt bir çözümdür.

BallastCo Laminasyon Makinesinin başlıca avantajları; yüksek kaliteli vakum performansı, hızlı ve kolay kurulum, uzun hizmet ömrü, düşük gürültü seviyesi, düşük bakım ihtiyacı, müşteri desteği ve 1 yıl garantidir.
